為貫徹《中華人民共和國環境保護法》《中華人民共和國大氣污染防治法》，推動大氣污染防治領域技術進步，滿足污染治理對先進技術的需求，生態環境部編制并發布了2018年《國家先進污染防治技術目錄(大氣污染防治領域)》(生態環境部公告2018年第76號)(簡稱《目錄》)。


　　在生態環境部指導下，中國環境保護產業協會具體承擔《目錄》的項目篩選和編制工作。為便于各相關方使用《目錄》，我會配套編制了《目錄》典型應用案例，將陸續在微信平臺上發布。所有案例均來自目錄入選項目的申報材料，案例內容經業主單位和申報單位蓋章確認。


技術概要



　　工藝路線


　　采用高速旋轉霧化器將堿性漿液霧化成細小霧滴與煙氣接觸反應脫硫，霧滴被煙氣熱量干燥為固體顆粒物后經袋式除塵器去除；脫硫除塵后煙氣經熱風爐升溫后進入SCR脫硝系統與噴入的氨氣混合，在導流板作用下均勻流向催化劑床層，將其中NOx還原脫除后達標排放。


　　主要技術指標


　　出口煙氣中顆粒物濃度可<10mg/m3，SO2濃度可<30mg/m3，NOx濃度可<130mg/m3。


　　技術特點


　　排除了SO2對脫硝的影響，有利于減少脫硝催化劑填裝量、延長催化劑壽命。


　　適用范圍


　　焦?fàn)t煙氣凈化。


經典案例



　　案例名稱


　　河鋼邯鋼邯寶公司焦化廠焦?fàn)t煙道氣、粗苯管式爐外排煙氣、脫硫制酸尾氣凈化項目


　　業主單位


　　邯鋼集團邯寶鋼鐵有限公司焦化廠


　　案例概況


　　目前河鋼邯鋼邯寶公司焦化廠1-4#的焦?fàn)t煙道氣主要污染物為二氧化硫和氮氧化物，建設兩套煙氣凈化系統，每套系統的處理量為30萬m3/h，項目于2018年3月投入運行，4月通過驗收，運行良好。

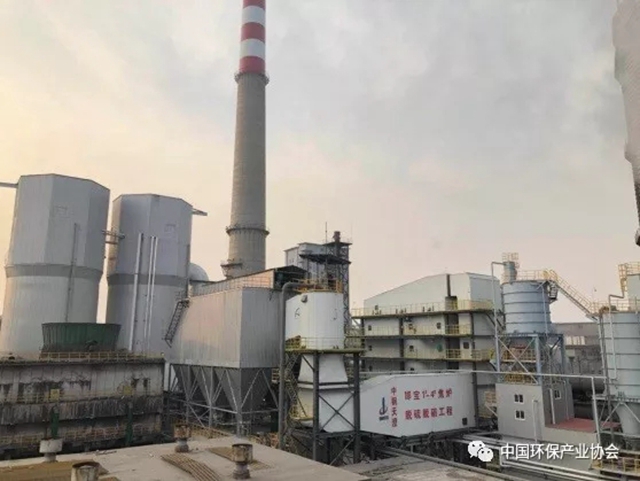

項目全局照片

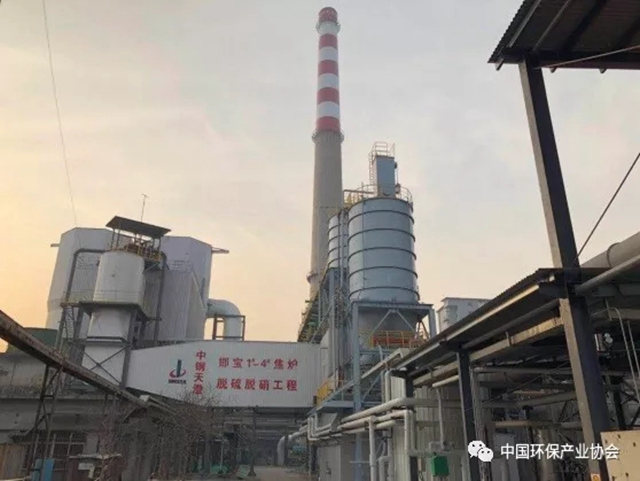

SDA脫硫塔


　　工藝流程


　　首先通過SDA(旋轉噴霧吸收法)對煙氣進行脫硫，然后采用布袋除塵器對煙氣中粉塵及反應后的干燥漿液顆粒進行去除，用熱風爐補燃對煙氣進行升溫達到合適溫度，低溫脫硝后排放。布袋除塵器收集到的除塵灰有一部分未反應的堿性物質，可重新進入漿液制備系統，保證吸收劑的利用率。監控脫硝反應器出口溫度，調節熱風爐補燃量甚至不用，保證脫硝反應溫度在合理的范圍之內。

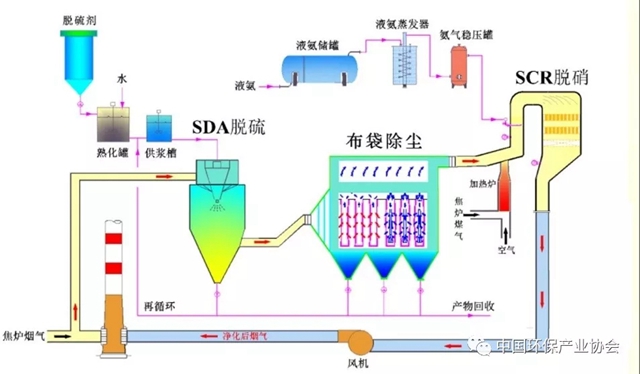

　　工藝流程如下圖所示：

　　污染防治效果和達標情況


　　NOx排放濃度<150mg/m3，SO2排放濃度<30mg/m3，顆粒物排放濃度<10mg/m3。


　　二次污染治理情況


　　煙氣中焦油、重金屬附著在顆粒物上，通過布袋除塵器時進入灰斗，部分除塵灰循環利用，部分外排，通過與有固廢處理資質的廠商合作，進行無害處理。


　　主要工藝運行和控制參數


　　布袋除塵器過濾風速0.8m/min，脫硝溫度180℃～220℃。

　　投資費用



　　項目總投資9800萬元，單位產品投資成本48元/t焦。


　　運行費用


　　單位產品運行費用12元/t焦。


　　能源、資源節約和綜合利用情況


　　SDA脫硫噴入的漿液被后置的布袋除塵器收集，部分除塵灰再次進入制漿系統循環利用，吸收劑利用率提高。系統外排的除塵灰出售給附近水泥廠磚瓦廠，實現污染物的資源化利用，不僅解決了污染問題，同時為項目創造了利潤。通過對SDA和布袋除塵器安裝良好保溫設施，有效減小了煙氣溫降，降低了系統能源消耗。


　　申報單位：中鋼集團天澄環保科技股份有限公司


　　原標題：案例發布 | 焦化煙氣旋轉噴霧法脫硫+SCR脫硝技術典型應用案例
