為貫徹《中華人民共和國環境保護法》《中華人民共和國大氣污染防治法》，推動大氣污染防治領域技術進步，滿足污染治理對先進技術的需求，生態環境部編制并發布了2018年《國家先進污染防治技術目錄(大氣污染防治領域)》(生態環境部公告2018年第76號)(簡稱《目錄》)。
在生態環境部指導下，中國環境保護產業協會具體承擔《目錄》的項目篩選和編制工作。為便于各相關方使用《目錄》，我會配套編制了《目錄》典型應用案例，將陸續在微信平臺上發布。所有案例均來自目錄入選項目的申報材料，案例內容經業主單位和申報單位蓋章確認。
技術概要
工藝路線
在電除塵器收塵板末端設置采用冷拔錳鎳合金絲織成的微孔網狀結構靜電濾槽收塵裝置，可有效捕集振打清灰產生的二次揚塵。
主要技術指標
顆粒物排放濃度可<5mg/m3。
技術特點
增加電除塵器有效收塵面積，有效控制振打清灰產生的二次揚塵。
適用范圍
鋼鐵及有色等行業窯爐除塵。
技術概要
案例名稱

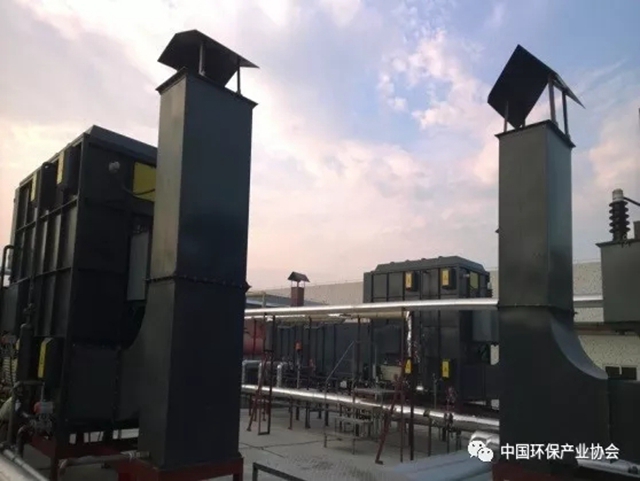

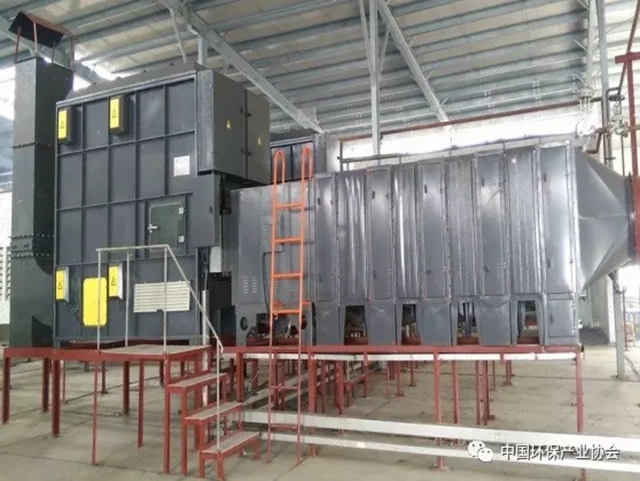

互太(番禺)紡織印染有限公司定形機廢氣余熱回收及處理系統
業主單位
互太(番禺)紡織印染有限公司
案例概況
互太(番禺)紡織印染有限公司，于1997年注冊成立，為港澳臺商投資企業，公司主要生產高檔針織面料，擁有自己的污水處理廠和電廠。
建設地點：廣東省廣州市南沙區萬頃沙鎮六涌同興村互太工業城。
污染特征：高溫、高濕、含油、蠟質、毛絮、顆粒物等。
工程規模：已經驗收31臺套設備，還有11臺套正在安裝調試。
項目投入運行時間：前期31臺套設備2016年全部投入運行。
驗收情況：2016年6月通過驗收。
工藝流程
廢氣首先經過毛絮的多級自動過濾，去除毛絮。然后進行熱能轉換，將廢氣的余熱轉換至清潔熱水，90℃熱水供中央溴化鋰空調制冷、60℃熱水供生產工藝用水。根據廢氣中所含成分不同，如蠟質、樹脂等粘附物，必須配置多級除蠟除雜裝置；降溫后進行噴淋，除去部分顆粒物。配置除霧裝置，除去液滴。靜電吸附裝置吸附油煙和顆粒物。整套系統各個部位都配置有在線自動清洗、主動防火、自動滅火裝置，確保安全穩定運行。自動油水分離裝置將油水充分分離，廢油交給有資質的企業處理，水排到污水處理池處理。

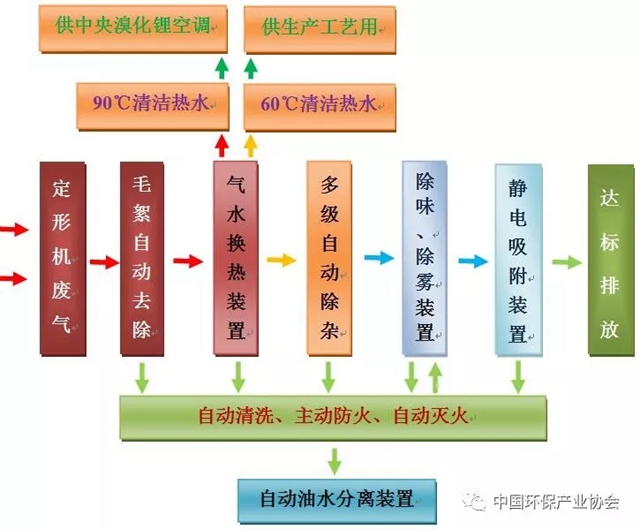

工藝流程如下圖所示：
污染防治效果和達標情況
染整油煙<10mg/m3；顆粒物<10mg/m3。滿足浙江省地方標準《紡織染整工業大氣污染物排放標準》(DB 33/962-2015)。
二次污染治理情況
分離出來的油、蠟企業由有資質的第三方處理，少量污水進污水站處理。
主要工藝運行和控制參數
凈化溫度40℃～50℃；回收清潔熱水：90℃熱水供中央溴化鋰空調制冷、60℃熱水供生產工藝用；風機工作轉速300r/min～1400r/min(根據工況匹配)；自動在線清洗1～5次/天(根據工況設定)；自動油水分離裝置間隔20min轉動2min。
投資費用
31臺套總費用約500萬元。31臺套總費用約1500萬元。
運行費用
31臺套運行總成本約315萬元/年。
能源、資源節約和綜合利用情況
根據實際使用情況，此項目余熱利用比較充分。
申報單位：廣州市天工開物科技有限公司
