2021年2月1日浙江省住房和城鄉建設廳為指導做好符合農村經濟和管理要求的生活污水處理設施在線監測系統建設和維護工作，組織編制了《浙江省農村生活污水處理設施在線監測系統技術導則》，詳情如下：
關于發布《浙江省農村生活污水處理設施在線監測系統技術導則》的公告
為指導做好符合農村經濟和管理要求的生活污水處理設施在線監測系統建設和維護工作，我廳組織編制了《浙江省農村生活污水處理設施在線監測系統技術導則》，現予以印發，請各地結合實際，參照?qǐng)?zhí)行。
本導則由浙江省住房和城鄉建設廳負責管理，浙江省建筑科學設計研究院有限公司負責具體內容的解釋，并在浙江省住房和城鄉建設廳網站公開。
附件：浙江省農村生活污水處理設施在線監測系統技術導則
浙江住房和城鄉建設廳
前言
為貫徹落實《浙江省農村生活污水處理設施管理?xiàng)l例》，進一步提升農村生活污水治理水平，指導符合農村經濟和管理水平的在線監測系統建設、維護，根據我省農村生活污水處理現狀和管理要求，編制組經廣泛調查研究、認真總結實踐經驗、并在征求意見的基礎上，綜合考慮設施的處理規模、受納水體功能要求等多種因素，設置不同類別的管理要求，制定本導則。
本導則由浙江省住房和城鄉建設廳提出并歸口，由浙江省建筑科學設計研究院有限公司負責具體技術解釋。在執行過程中，請有關單位結合實際，不斷總結經驗，并將發現的問題、意見和建議函告浙江省建筑科學設計研究院有限公司(地址：杭州西湖區文二路8號，郵編：310012)，以供修訂時參考。
主編單位：浙江省建筑科學設計研究院有限公司、浙江清華長三角研究院、浙江工業大學工程設計集團有限公司
參編單位：浙江小橋流水環境科技有限公司、青島佳明測控科技股份有限公司、安徽皖儀科技股份有限公司、浙江微蘭環境科技有限公司、浙江問源環?？萍脊煞萦邢薰尽⑸綎|中車華騰環?？萍加邢薰?、臺州市村鎮建設事務中心、衢江區住房和城鄉建設局、浙江海河環境科技有限公司
主要起草人：劉祥宏 潘泉涌 郁強強 李家杰 朱家華 曹廣明 朱軍 陳科 汪文佳 楊駿 劉銳、馬驍 楊澤亮 劉子麟 蔣經緯
主要審查人：陳建軍 許明海 李軍 俞潔 徐松 費征云 潘晨龍 方培松
目錄
1 總則
2 規范性引用文件
3 術語和定義
4 基本規定
5 系統構成及功能
6 采配水單元
7 在線檢測單元
8 數據采集存儲與傳輸單元
9 系統管理單元
10 系統輔助單元
11 系統運行環境
12 驗收
13 運行維護與管理
14 附錄A農村生活污水在線監測系統構成圖
附錄B(MQTT通信協議)
1 總則
1.1 根據《浙江省農村生活污水處理設施管理?xiàng)l例》要求，為規范農村生活污水處理設施 在線監測工作，特制訂本導則。
1.2 本導則適用于農村生活污水處理設施在線監測系統的設計、安裝、運行維護等，允許擴展，但擴展內容時不得與本導則中所使用或保留的控制指令相沖突。
1.3 農村生活污水處理設施在線監測系統的設計、安裝、運行維護等在參照本導則的同時，應符合國家和省現行有關標準或規范的規定。
2 規范性引用文件
本導則內容引用了下列文件中的條款。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其有效版本適用于本標準。
GB/T 30269.901 信息技術 傳感器網絡 第901部分：網關：通用技術要求
GB/T 36478.2 物聯網信息交換和共享第2部分：通用技術要求
GB/T 37032 物聯網標識體系 總則
GB 3838 地表水環境質量標準
GB 11822 科學技術檔案案卷構成的一般要求
GB 19582 基于Modbus協議的工業自動化網絡規范
GB 50057 建筑物防雷設計規范
GB 50093 自動化儀表施工驗收規范
GB 50172 電氣裝置安裝工程蓄電池施工及驗收規范
GB 50348 安全防范工程技術規范
GB 50395 視頻安防監控系統工程設計規范
GA/T 367 視頻安防監控系統技術要求
GA/T 751 視頻圖像文字標注規范
GB/T 28181 安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求
HJ/T 15 超聲波明渠污水流量計
HJ/T 96 pH水質自動分析儀技術要求
HJ/T 97 電導率水質自動分析儀技術要求
HJ 101 氨氮水質自動分析儀技術要求
HJ/T 102 總氮水質自動分析儀技術要求
HJ/T 103 總磷水質自動分析儀技術要求
HJ 353 水污染源在線監測系統安裝技術規范
HJ 354 水污染源在線監測系統驗收技術規范
HJ 355 污染源在線監測系統運行技術規范
HJ/T 367 電磁管道流量計
HJ/T 372 水質自動采樣器技術要求及檢測方法
HJ 377 化學需氧量(CODcr)水質在線自動監測儀
HJ 477 污染源在線自動監控(監測)數據采集傳輸儀技術要求
JJG 1033 電磁流量計
JJF 1048 數據采集系統校準規范
JJG 004 明渠堰槽流量計計量檢定規程
JJG 631 氨氮自動監測儀
JJG 1012 化學需氧量(COD)在線自動監測儀檢定規程
JJG 1094 總磷總氮水質在線分析儀檢定規程
DB 33/973 農村生活污水處理設施水污染物排放標準
3 術語和定義
下列術語和定義適用于本文件。
3.1 農村生活污水 rural domestic sewage
指農村日常生活中產生的污水，以及從事農村公益事業、公共服務和民宿、餐飲、洗滌、美容美發等經營活動產生的污水。
3.2 農村生活污水處理設施 rural sewage treatment facility
指對農村生活污水進行處理的集中處理設施和戶用處理設備，就地處置生活污水的家庭 簡易處理設施除外。其中：集中式處理設施限指設計日處理能力小于五百噸的農村生活污水處理設施。
3.3 監測點 monitoring point
能夠取得足夠代表水樣的地點。
3.4 監測基站 monitoring station
在農村生活污水處理設施監測點附近，用于安裝和保護在線監測的自動分析儀、數據采集傳輸儀及其他附屬設備的場所。
3.5 自動分析儀 autoanalyzer
對監測指標具有自動分析和自動輸出測量水質水量數據功能的儀器。
3.6 平均無故障連續運行時間 continuous operation mean time between failures
自動分析儀在校驗期間的總運行時間與發生故障次數(次)的比值。
3.7 數據采集傳輸儀 data collection and transmission instrument
采集各種類型監控儀器儀表的數據、完成數據存儲及與監控中心數據通訊傳輸功能的工控機、嵌入式自動控制器(PAC)或可編程控制器(PLC)等。
3.8 定時通訊方式 timing communication mode
由遠程通訊設備與監控中心之間采用固定時間方式發出指令，建立數據通訊的方式。
3.9 實時通訊方式 real-time communication mode
由監控中心，在一定時間間隔內連續不斷通過遠程通訊設備采集數據的方式；或由遠程通訊設備在一定時間間隔內主動向監控中心上傳數據的方式。
3.10 直接通訊方式 direct communication mode
便攜式計算機通過電纜線直接連接現場數據采集傳輸儀的通訊口(RS232\RS485\USB 等)，采集數據和設備修改出現場數據采集傳輸儀中各種運行參數的通訊方式。
3.11 遠程參數設定 remote parameter update
由監控中心或者其他通訊終端，通過有線或無線網絡發出設定或修改參數命令，數據采集傳輸儀接收，以設定或修改運行參數。
3.12 遠程控制 remote control
設在監控中心的數據采集計算機，通過有線或無線網絡發出命令，由現場數據采集傳輸儀接收，并通過電氣設備控制自動分析儀和其他設備的操作。
3.13 數據有效性 data validity
指從在線監測系統中所獲得的數據經審核符合質量保證和質量控制要求，在質量上能與標準方法可比。
3.14 消息隊列遙測傳輸 MQTT (Message Queue Telement Trasport)
MQTT(消息隊列遙測傳輸)是ISO標準(ISO/IEC PRF 20922)下基于發布/訂閱范式的消 息協議，工作在TCP/IP協議族上，屬于物聯網(Internet of Thing)標準協議之一。
3.15 消息發布服務質量(QOS)
MQTT 協議支持的消息發布服務質量。分為：QOS=0(至多一次)；QOS=1(至少一次)；QOS=2 (只有一次)。
3.16 主題(Topic)
MQTT 支持消息的發布/訂閱。消息的發布和訂閱可根據主題進行。
4 基本規定
4.1 一般規定

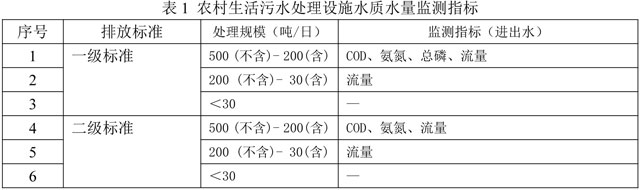

4.1.1 集中式處理設施須根據執行的排放標準、處理規模開展進出水在線水質水量監測，指 標按照表1執行。
4.1.2 處理設施也可在4.1.1規定基礎增加其他在線監測指標項目。
4.1.3 對于有動力設施，應建設終端監控單元，具體要求按照5.6執行。
4.2 監測系統規定
4.2.1 農村生活污水處理設施在線監測應根據其處理工藝、水質、水量的特殊性選擇相應的 自動分析儀。監測設備禁止使用型式檢驗不合格產品。
4.2.2 自動分析儀的使用年限不少于5年，使用環境惡劣時或在特殊情況下可酌情調整。
4.2.3 系統應設計合理、操作簡單、維護方便。
4.2.4 系統設施應具有開放性，擁有一定權限的用戶可根據需要自行設置相關參數。
4.2.5 系統應具有擴展性，能夠滿足監測指標的擴展需求，并方便儀器安裝與接入。
4.2.6 所有監測設備的運行交流電壓應為：220V±22V，單相位，交流頻率為50Hz±0.5Hz。 所有設備的電源插頭應符合中國式A9120-9085-1 要求。
4.2.7 室外自動分析儀防護等級應達到使用環境要求，浸入部分防護等級應達到IP68。
4.2.8 在線自動分析儀，數據采集傳輸儀應具備以下基本功能：
1 中文操作界面；
2 時間設定、校對、參數顯示；
3 故障自診斷及報警；
4 周期設定和啟動等功能的反控；
5 斷電保護和來電自動恢復。
5 系統構成及功能
5.1 農村生活污水處理設施在線監測系統
應由采配水單元、在線檢測單元、數據采集存儲與傳輸單元、系統管理單元、終端監控單元、系統輔助單元構成，構成圖參見附錄A。
5.2 采配水單元
應包括取樣頭、取樣泵、管路、閥門等。可實現從監測點中抽取有代表性的水樣，按照自動分析儀的工作需求，將水樣直接或經前處理(在不影響水質的前提下)后合理分配給分析儀器。
5.3 在線檢測單元
由各種水質自動分析儀、流量計和相關儀表組成，對被監測對象的有關參數進行測量，并能將測量數據輸出。
5.4 數據采集存儲與傳輸單元
5.4.1 數據采集
包括安裝在監測基站內的數據采集儀或數據采集計算機等設備，可實時采集在線檢測單元及輔助設備輸出的數據。
5.4.2 數據存儲
包括數據服務器等設備，應能滿足在線監測系統數據的存儲要求。非視頻照片數據存儲 時間至少12個月，存儲格式須為常用格式，存儲的數據應在需要時可方便提取，并可在通用計算機中讀出。
5.4.3 數據傳輸
包括無線通訊設備和有線通訊設備，支持一種或多種遠程通信方式，實現將數據從基站控制平臺傳輸?shù)奖O(jiān)控中心。
5.5 系統管理單元
5.5.1 系統管理單元組成
應包括監控中心和基站控制平臺，詳見附錄A。
5.5.2 監控中心
監控中心是農村生活污水處理設施在線監測系統的管理控制中心，由數據服務器、網絡設備和相關軟件等組成。應包括下列功能：
1 應能收集基站控制平臺上報的在線監測數據、超標和故障報警等信息。
2 應具備向基站控制平臺發送命令能力。
3 應具備在線數據查詢、統計和分析、報表輸出能力。
5.5.3 基站控制平臺
主要由現場工控機、嵌入式自動控制器(PAC)或可編程控制器(PLC)，和相關軟件等組成，應安裝在監測基站內。應該包括下列功能：
1 應實現采集自動分析儀的輸出數據。
2 應對采集的數據進行存儲，并傳輸?shù)奖O(jiān)控中心。
3 應具有故障報警并上傳報警信號、斷電且再度上電后自動恢復等功能。
5.6 終端監控單元
終端監控單元應具有對圖像信號采集、傳輸、切換控制、顯示、分配、記錄和重放的基本功能。
5.6.1 終端監控單元應保持圖像信息的原始完整性和實時性，在色彩還原性、圖像輪廓的還原性(灰度級)、事件后繼性等方面與現場場景保持最大相似性，后端圖像的實時顯示與現場事件發生之間的延遲時間應在合理范圍內。
5.6.2 根據現場條件選擇攝像機的安裝方式，應采取防止攝像機在不利工況下抖動的措施，堅固穩定。
5.6.3 布線、供電和接地應符合GB50348和GA/T367的相關規定。
5.6.4 圖像信息傳輸應首先滿足國家規范，其次適應國際上較為通用的技術標準：前端設備接入應支持ONVIF協議，平臺間對接應符合GB∕T 28181要求。
5.6.5 傳輸網絡的傳輸質量(如傳輸時延、包丟失率、包誤差率、虛假包率等)應符合GB∕T 28181要求；可采用無線網絡傳輸。
5.6.6 攝像頭應具備紅外夜視功能。
5.6.7 圖像應采用數字方式進行存儲，每路存儲的圖像分辨率不低于352×288，存儲時間不少于30d。數據宜采用前端存儲和監控中心存儲相結合的分布式存儲策略。
5.6.8 監控點位設置要求
1 設施全域管控?cái)z像頭，應在設施高點部署，可通過入侵檢測技術監視設施區域進出情況。
2 出水口監控?cái)z像頭，應在出水口上方部署，可監視出水口出水情況以及采樣人員工作情況。
5.7 系統輔助單元應包括穩壓電源、防雷等設施。
5.8 系統運行環境是保證系統正常運行的環境，包括空氣、震動、溫度、濕度和防盜設施等。
6 采配水單元
6.1 應具有連續或間隔取樣能力，并能緊急抽取水樣。
6.2 采水單元應在監測點取水，保證采集到有代表性的水樣。監測點布設原則是：當測量合流時，設在合流后充分混合的位置。進水監測點應設置在進水構筑物的最后一道格柵之后；出水監測點的設置應在最后一道處理工藝后，排水口前。
6.3 抽取水樣單元應設置人工采樣口以便進行實際水樣比對試驗。
6.4 為保證水樣具有代表性，取樣頭的設置應考慮盡量避免堵塞。
6.5 取樣泵應根據取樣流量、采水單元的水頭損失及水位差合理選擇。
6.6 采水單元中泵和管道材質應具有耐腐蝕性，對所監測項目沒有干擾。
6.7 為保證系統的正常工作，采水單元在環境溫度 0℃以下時，應采取必要的防凍措施。
7 在線檢測單元
7.1 化學需氧量(COD)水質自動分析儀
化學需氧量(COD)水質自動分析儀技術參數應滿足以下要求：
1 測量范圍：0mg/L~1000mg/L；
2 采樣周期：任意可調，或整點測量模式；
3 零點漂移：±5mg/L；
4 量程漂移：±10%；
5 平均無故障連續運行時間：≥360h/次；
6 應具有自動零點、量程校正功能；
7 其他各項性能指標應符合HJ/T 377的要求。
7.2 氨氮水質自動分析儀
氨氮水質自動分析儀技術參數應滿足以下要求：
1 測量范圍：電極法為(0.05～100)mg/L；光度法為(0.05～50)mg/L；
2 采樣周期：任意可調，或整點測量模式；
3 零點漂移：±5%；
4 量程漂移：電極法不超過±5%；光度法不超過±10%；
5 實際水樣對比試驗：±15%；
6 平均無故障連續運行時間：≥720h/次；
7 應具有自動零點、量程校正功能；
8 其他各項性能指標應符合HJ/T 101的要求。
7.3 總氮水質自動分析儀
總氮水質自動分析儀技術參數應滿足以下要求：
1 測量范圍：0mg/L~100mg/L；
2 采樣周期：任意可調，或整點測量模式；
3 零點漂移：±5%；
4 量程漂移：±10%；
5 平均無故障連續運行時間：≥720h/次；
6 應具有自動零點、量程校正功能；
7 實際水樣對比試驗：±15%；
8 其他各項性能指標應符合HJ/T 102的要求。
7.4 總磷水質自動分析儀
總磷水質自動分析儀技術參數應滿足以下要求：
1 測量范圍：0mg/L~50mg/L；
2 零點漂移：±5%；
3 量程漂移：±10%；
4 平均無故障連續運行時間：≥720h/次；
5 應具有自動零點、量程校正功能；
6 實際水樣對比試驗：±15%；
7 其他各項性能指標應符合HJ/T 103的要求。
7.5 pH水質自動分析儀
pH水質自動分析儀技術參數應滿足以下要求：
1 測量范圍：pH0.0~pH14.0(0℃~40℃)；
2 漂移：±0.1pH以內；
3 實際水樣對比試驗：±0.5pH以內；
4 平均無故障連續運行時間：≥720h/次；
5 其他各項性能指標應符合HJ/T 96的要求。
7.6 流量計
7.6.1 超聲波明渠污水流量計技術參數應滿足以下要求：
1 平均無故障連續運行時間：≥4800h/次；
2 其他方面應符合HJ/T 15的規定。
7.6.2 電磁管道流量計技術參數應滿足以下要求：
1 平均無故障連續運行時間：≥25000h/次；
2 其他方面應符合 HJ/T 367 的規定。
7.7 懸浮物(SS)自動分析儀
懸浮物(SS)自動分析儀技術參數應滿足以下要求：
1 精確度：±1%FS；
2 平均無故障連續運行時間：≥720h/次；
7.8 電導率水質自動分析儀
電導率水質自動分析儀技術參數應滿足以下要求：
1 實際水樣對比試驗：±1%；
2 平均無故障連續運行時間：≥720h/次；
3 其他方面應符合HJ/T 97的規定。
7.9 其他相關運行要求應符合HJ/T 355的規定；其他傳感器參照相關規范標準執行。
8 數據采集存儲與傳輸單元
8.1 數據采集
8.1.1 數據格式
1 采集數據的存儲格式應為常用的格式，如TXT文件、CSV文件或者數據庫等格式，如果使用加密文件的專用格式，應公開其格式并提供讀取數據的方法，提供免費的讀取軟件。
2 在采集水質監測數據時，應包括該數據的采集時間和該數據的數據標記信息(如電源故障、設備維護、儀器故障、正常等)。
8.1.2 模擬量輸入
1 電流輸入：4mA~20mA，電氣隔離，輸入阻抗小于或等于250Ω。
2 電壓輸入：0V~10V，電氣隔離，輸入阻抗大于10MΩ。
3 模擬量輸入通道數應為8路及以上，A/D轉換分辨率應至少為12bit及以上。
8.1.3 數字量輸入：應為8路以上，光電隔離，隔離電壓大于2000V。
8.1.4 數據傳輸之間采用開放的通訊協議和標準數據傳輸方式。
8.2 數據存儲
8.2.1 數據存儲容量應滿足系統要求，當所有的數據輸入端口全部使用時保存不少于12個月的歷史數據(包括監測數據、操作日志和報警等信息)，存儲的數據可以在需要時方便地提取，并可以在通用的計算機中讀出。
8.2.2 應采用開放型的數據庫，具有足夠的數據庫容量，良好的可擴充性和快速的檢索。系統軟件應具有原始數據的保護功能，防止人為修改原始數據。
8.2.3 所有歷史數據可轉換為TXT或者CSV文件格式保存，并能滿足監控中心對數據備份、數據共享和數據傳遞等指令響應。
8.2.3 應能定期自動備份數據庫，備份數據與主數據庫分開存放，并需要加密保護。
8.3 數據傳輸
8.3.1 數據傳輸應支持兩種以上通訊協議模式，模式A應符合HJ/T212-2017，模式B應符合附錄B基于MQTT的農村生活污水在線監測通信協議)。
8.3.2 應具有多種遠程通訊方式，例如：定時通訊方式、實時通訊方式、直接通訊方式等。
8.3.3 數據傳輸設備在線率應為90%以上，正常情況下，掉線后應在5分鐘之內重新上線。單臺傳輸設備每日掉線次數在5次以內。數據傳輸穩定，報文傳輸穩定性在99%以上；遠程數據傳輸應采用具有校驗功能的通訊協議，能夠及時糾正傳輸錯誤的數據包。
8.3.4 能夠支持有線通訊(ADSL/ISDN/光纖寬帶等)和無線通訊(GSM/CDMA/GPRS、3G、 4G、5G等)。
8.3.5 應該支持同時向4個監控中心獨立傳輸數據，禁止數據通過企業平臺中轉。
9 系統管理單元
9.1 監控中心
9.1.1 應具備安全管理功能，應能夠設置系統密碼，并根據不同的操作人員分配不同的權限，操作人員需登錄賬號和密碼后，才能進入控制界面，對所有操作均自動記錄、保存。
9.1.2 局域網入口應加裝硬件防火墻，并在操作系統中配置軟件防火墻。
9.1.3 應配置相應的后備電源系統，保證系統斷電后仍能維持正常運行，完成異常事件的存儲。
9.1.4 應能對有效數據進行統計和分析，自動生成各種報表(日?qǐng)?bào)、周報、月報、年報、超標報表等)和分析圖表。
9.1.5 應能將基站控制平臺上報的儀器故障報警信息匯總，形成儀器故障信息報表。
9.1.6 應能發送指令使基站控制平臺實時上傳監測數據、故障信息等。
9.1.7 應能存儲基站控制平臺傳輸上來的監測數據標識，進行數據有效性判斷。
9.1.8 應能存儲基站控制平臺實時上傳監測數據、故障信息等，能存儲管理至少5年的數據。
9.2 基站控制平臺
9.2.1 應具備安全管理功能，應能夠設置系統密碼，并根據不同的操作人員分配不同的權限，操作人員登錄賬號和密碼后，才能進入控制界面，對所有的操作均自動記錄、保存。
9.2.2 應能夠定時或?qū)崟r(shí)上傳數據至監控中心。
9.2.3 能實時監視自動分析儀工作狀況，當其出現故障時，重啟該儀器，重啟失敗時應立即報告故障信息。
9.2.4 應具有運行狀態記錄功能，分類將系統和自動分析儀的運行情況進行記錄。
9.2.5 應具有超標報警功能。
9.2.6 應能存儲該數據標識信息(如電源故障、校準、設備維護、儀器故障、正常等)，并向監控中心發送上述類型的數據。
10 系統輔助單元
10.1 監測基站內應設有專用配電箱和穩壓電源，應能提供足夠的電力負荷，設計應符合相關標準要求。
10.2 應采取防雷措施以避免造成系統儀器或線路損壞。防雷設計應考慮基站建筑物防雷和基站內部設備系統防雷?；窘ㄖ锓览缀突緝?nèi)部設備系統防雷應符合相關標準要求。
11 系統運行環境
11.1 一般要求
11.1.1 系統運行環境應保持良好的通風，防止腐蝕性氣體積聚。溫度、濕度、大氣壓應符合相關標準要求。
11.1.2 系統應具有防盜設施、防雷設施，防雷等級不應低于3級。
11.1.3 系統不應位于通訊盲區。
11.1.4 應具有穩定可靠的供電設施，并應具有限流限壓保護等防護措施。
11.1.5 應根據儀器儀表的安裝要求，采取抗腐、防凍、抗氧化、抗紫外線等措施。
11.2 監測站房
11.2.1 新建監測站房面積應符合在線監測系統安裝、維護、檢修及正常運行的要求。
11.2.2 監測站房的設置應避免對周邊企業安全生產和環境造成影響。
12 驗收
系統驗收應滿足以下要求：
1 在線監測儀表及數據采集傳輸儀驗收應符合HJ/T 354的規定；終端監控單元驗收應符合GB 50348安全防范工程技術標準；其他線路、設備驗收應符合相關國家和行業規范；
2 所有現場標識和設計圖紙上應完全對應；
3 驗收合格后應將有關設計、施工及驗收的文件立卷歸檔，應符合GB/T 11822的規定。
13 運行維護與管理
13.1 運行維護
13.1.1 應明確水質在線監測系統維護的責任單位、責任人、職責及資源保障。
13.1.2 運行維護應由經過培訓的技術人員實施。
13.1.3 水質在線監測系統應根據水質自動分析儀的要求定期核查，核查內容應包括數據檢 查和現場巡查。
13.1.4 數據檢查頻率不宜少于每天2次；現場檢查頻率原則上不少于每周1次。
13.1.5 現場巡查應做好記錄，發現故障應及時報告，現場巡查應包括但不限于以下內容：
1 水質在線監測儀及附屬設備運行狀態是否正常；
2 水質在線監測儀的運行環境是否符合要求；
3 線路、管路是否有破損、泄漏等現象；
4 有監測站房的，站房?jī)?nèi)電路系統、通信系統是否正常；
5 數據傳輸是否正常。
13.1.6 水質自動分析儀的維護應符合相關規定和要求。
13.1.7 水質自動分析儀及配套設施應進行預防性維護，維護內容應符合以下規定：
1 應保持自動分析儀穩固，環境溫濕度符合要求；
2 應保持儀器管理暢通，進出水流量正常；
3 應按照自動分析儀說明書要求進行維護、更換易耗品和試劑；
4 有監測站房的，應保持監測站房?jī)?nèi)清潔，并保證輔助設備正常運行；
5 廢棄物收集處置應符合相關規定和要求。
13.2 質量控制和質量保證
13.2.1 在線監測系統應設定質量控制管理人員，須經過專業培訓方可上崗。
13.2.2 應按本導則進行在線監測系統的安裝、驗收、運行與維護。
13.2.3 水質自動分析儀的定期質量控制應包括但不限于以下方式：
1 采用有證標準物質進行校驗；
2 當校驗結果超過限值時，應分析原因；
3 質量控制頻次參照相關國家標準執行。
13.2.4 技術檔案要求
技術檔案的內容應包括：
1 儀器的生產廠家、系統的安裝單位和竣工驗收記錄；
2 檢測儀器校準、零點和量程漂移和質控樣試驗的例行記錄；
3 監測(監控)儀器的運行調試報告、例行檢查、維護保養記錄；
4 監測(監控)儀器的檢定或校驗記錄；
5 儀器設備的檢修、易耗品的定期更換記錄；
6 各種儀器的操作、使用、維護規范。
13.2.5 日常校驗
1 每月應進行現場校驗。
2 每月對每個監測站所有自動分析儀至少進行1次質控樣比對檢驗。
13.2.6 數據的有效性判別
1 當流量為零時，所得的水質監測值為無效數據，應予以剔除。
2 水質監測值為負值無任何意義，應視為無效數據，予以剔除。
3 在自動分析儀校零、校標和質控樣試驗期間的數據不參加統計，但對該時段數據應作標記以作為儀器檢查和校準的依據，并予以保留。
4 自動分析儀、數據采集傳輸儀及監控中心接收到的數據誤差大于1%時，監控中心接收到的數據為無效數據。
5 監測值如出現急劇升高、急劇下降或連續不變時，該數據進行統計時不能隨意剔除，需要通過現場檢查、質控等手段來識別，再做處理。
6 把上次比對試驗或校驗合格到此次比對試驗或校驗不合格期間的在線監測數據作為無效數據，按缺失數據處理。
13.3 其它符合HJ/T 354的規定。
原標題：浙江發布《浙江省農村生活污水處理設施在線監測系統技術導則》
