工業電熱設備節能監測方法
1范圍
本標準規定了工業電熱設備能源利用狀況的監測內容、監測方法及合格指標。
本標準適用于額定功率大于或等于8kW,額定工作溫度小于或等于1500°C的工業用電烘烤爐(箱)、電干燥爐(窯、室、箱)及微波類型的電熱設備的節能監測。
本標準不適用于金屬冶煉、鑄造、熱處理等行業和機械成型加工系統中及真空電熱設備的節能監測。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T8222用電設備電能平衡通則
GB/T10066.1-2019電熱和電磁處理裝置的試驗方法第1部分:通用部分
GB/T 10066.4- 2004 電 熱設備的試驗方法第4部分:間接電阻爐
GB/T15316節能監測技術通則
GB17167用能單位能源計量器具配備和管理通則
GB/T 30839.4工業電熱裝 置能耗分等第 4部分:間接電阻爐.
3 術語和定義
GB/T 8222和GB/T 30839.4界定的以及下列術語和定義適用于本文件。
3.1
空爐損失比ratio of no-load power loss to rated power
電熱設備空爐損失(P0)與額定功率(Pn)的比值。
4 節能監測方法
4.1監測項目

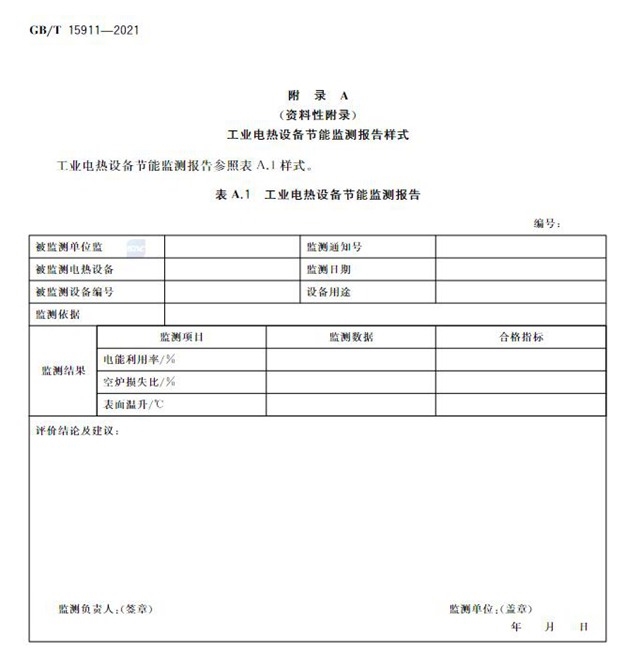

節能監測的項目應包含電能利用效率、空爐損失比和表面溫升。
4.2監測周期
監測周期應符合GB/T15316的規定,定期監測周期為1年——3年,不定期監測時間間隔可根據被監測對象的用能特點確定。
4.3監測要求
4.3.1電熱設備
電熱設備應符合國家相關產品標準,配置和使用合理,運行正常，具有完整的臺賬，運行、檢修和改造等技術檔案齊全,監控儀表配備符合GB 17167 的要求。
4.3.2監測儀表
監測所用的儀表應完好，在檢定/校準周期內,其允許誤差或測量準確度符合GB/T10066.1-2019的有關規定。
4.3.3測試條件
測試條件應符合GB/T 10066.1- 2019 中4.3——4.5的規定。
4.3.4節能監測
按照GB/T 15316的規定，節能監測應在生產正常、設備運行工況穩定條件下進行，測試工況應與實際生產工況相適應。
4.3.5監測時間
連續生產的電熱設備應在熱工況達到正常工作狀態時開始監測,監測時間應不少于3h;間歇生產的電熱設備監測時間應不少于3個生產周期。
4.4升溫時間的測定
4.4.1升溫時間的測定應符合GB/T 10066.4- 2004的有關規定。
4.4.2對連續生產的電熱設備(如鏈條式、隧道式等)，可不進行溫升時間的測定。
4.5表面溫升的測定
4.5.1電熱設備外表面溫度測量點應分別在爐門外表,保溫層外殼(側壁和頂蓋)任選3——5點,但不應在距爐口(產品出入口、加熱元件和熱電偶引出孔、排氣孔等)和穿透內襯的緊固件周圍120 mm范圍之內。
4.5.2 環境溫度的測量應符合GB/T 10066.1- 2019中5.8的規定。
4.5.3表面溫升的測量應符合GB/T 10066.4- 2004 中6.17的規定。
4.6空爐損失的測定
空爐損失及額定功率的測量應分別按GB/T10066.4-2004中6.11和6.8的規定進行。
