為進一步激發公眾環境責任意識，充分發揮各類環保設施在環境教育中的專業優勢，按照環保部及住建部相關要求，市環保局會同市市容園林委、市水務局共同選定了市環境監測中心、天津濱海合佳威立雅環境服務有限公司、青光生活垃圾焚燒發電廠及津沽污水處理廠4家設施作為面向公眾開放單位。今天，我們一起去參觀青光生活垃圾焚燒發電廠~

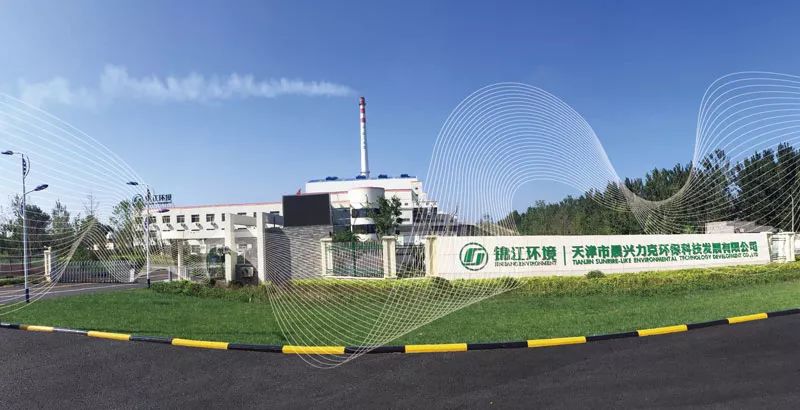

天津市青光垃圾焚燒發電廠是由錦江集團下屬天津市晨興力克環?？萍及l(fā)展有限公司先后投資4.5億元人民幣建設而成，項目采用BO建設模式，占地10萬平方米。

現在該項目設有一條日處理垃圾800噸的垃圾焚燒線，兩條日處理300噸的垃圾焚燒線(一用一備),一臺12MW抽凝式汽輪發電機組，一臺6MW凝汽式汽輪發電機組，年處理生活垃圾約40萬噸，年上網供電量1.1億度。同時項目采用熱電聯供的方式為天津市辰瞏工業園園區內的企業進行冬季集中供熱，供熱面積約為16萬平方米。

那么，生活垃圾在這里是如何實現“華麗變身”的?

垃圾接受、儲存與投料過程

入廠的生活垃圾經過地磅稱重后經垃圾運輸通道進入卸料大廳卸入垃圾庫內，經過分區堆放發酵2至3天后由垃圾吊抓至垃圾破碎機內粉碎、除鐵器除鐵后再回到垃圾庫中堆放發酵2天，發酵好的破碎垃圾最終由垃圾吊抓至3臺垃圾焚燒爐的投料斗中，經過二級無軸絞龍螺旋給料機送入焚燒爐內進行焚燒。

垃圾滲瀝液收集處理過程

垃圾存儲發酵過程中產生的滲瀝液，通過滲瀝液收集池收集后，輸送至廠區配套建設的污水處理站(日處理規模200噸/天)進行集中處理，滲瀝液處理采用“預處理—厭氧—A/O工藝+MBR膜系統—NF納濾系統”的污水處理工藝，處理后的產水全部回全廠循環冷卻系統作為補充水源，濃水通過管道輸送回噴至鍋爐進行焚燒處理，最終做到滲瀝液處理零排放，污水處理站區域產生的臭氣通過收集系統輸送至垃圾庫入爐焚燒。

全廠布局沙圖

垃圾燃燒過程

通過堆放發酵后熱值達到1500大卡/公斤的生活垃圾作為燃料進入循環流化床垃圾焚燒爐后充分燃燒，釋放的熱量加熱鍋爐給水變成過熱蒸汽，通過蒸汽管道輸送至汽輪發電機組做功發電，發出的電通過升壓設備升壓至35kv送入國家電網;部分做過功的蒸汽被汽輪機抽出后作為熱電聯產的熱源向周邊小區、園區企業進行冬季供暖;生活垃圾燃燒后產生的爐渣冷卻后通過皮帶輸送至渣庫儲存，作為建材原料進行資源綜合利用處置;生活垃圾燃燒后產生的飛灰以及煙氣凈化系統處置后的飛灰收集后通過氣力輸送系統輸送至灰?guī)爝M行儲存，飛灰作為危廢統一交由天津市具有飛灰危廢處置資質的單位天津壹鳴環境進行運輸處置。

生產工藝模型

煙氣凈化處理過程

生活垃圾燃燒產生的煙氣處理采用SNCR脫硝工藝(煙氣中噴射氨水)去除NOx+半干法脫硫(噴射生石灰粉)去除酸性氣體SO2+活性炭噴射工藝吸附二噁英及重金屬+袋式除塵器去除煙氣中煙塵的煙氣處理組合工藝以保證煙氣排放達到生活垃圾焚燒控制標準(GB30485-2013)，在每臺鍋爐的引風機出口煙道上均安裝了環保在線監測裝置對通過煙氣處理設施處理后的煙氣進行實時監測，并將檢測的數據對外公示，達標后的尾氣通過一根120m高的煙囪進行排放。

參觀接待照片

來源:天津環保
