2018年度錢江杯獲獎名單出爐，臨淄生活垃圾焚燒發電項目喜獲BIM專項設計二等獎。該項目由中國聯合工程公司新能源院負責整體工程設計，杭州吉風建筑科技有限公司負責全過程數字化操盤。

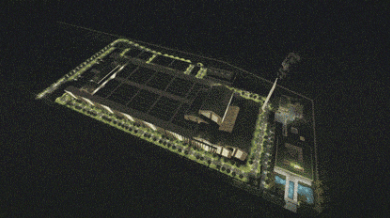

| 工程概況Project overview

該項目位于山東省淄博市臨淄區，日處理生活垃圾2000噸，裝機總量達80MW，垃圾預處理采用世界最先進的生物干化+機械預分選技術，鍋爐焚燒采用RDF+高溫高壓焚燒爐第三代生活垃圾焚燒發電技術，國際領先，國內第一。

| 項目難點Project challenge

設計難度高：該項目采用的生物干化+機械預分選技術是國內項目的首次運用，鍋爐及汽輪機組都采用國外進口配置，中方需先熟悉技術思路，并與國外團隊緊密協作，才可推進設計進程；干化、機械風選區塊工藝布置復雜，傳統二維設計方式難以滿足項目實際需求。

◎機械分選

◎干化分選

施工難度大：工藝的復雜性對施工的精細化程度提出了更高的要求，若施工方不能更好地理解圖紙，制定最優的施工方案，將會對項目的質量及進度產生較大的影響。

◎鍋爐間

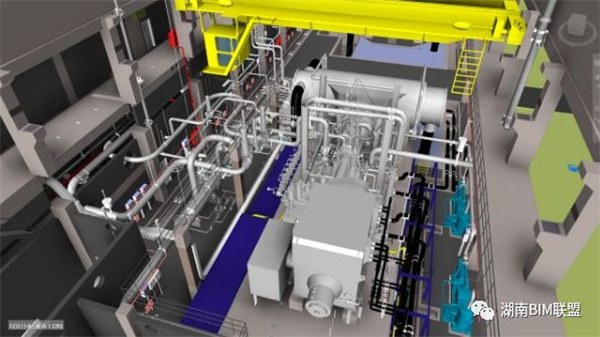

◎汽機間

|全過程數字化應用BIM+ Apply

>>>項目前期地勘可研階段<<<

無人機航測應用：采用無人機航測技術，對項目場地進行測繪，與傳統測繪方式相比，該技術具有更快、更準的特點。航測完成后，提取真實地形的三維點云模型，采用Esri+Civil 3D技術，對場地進行分析計算，得出最優土方平衡方案。

>>>項目設計階段<<<

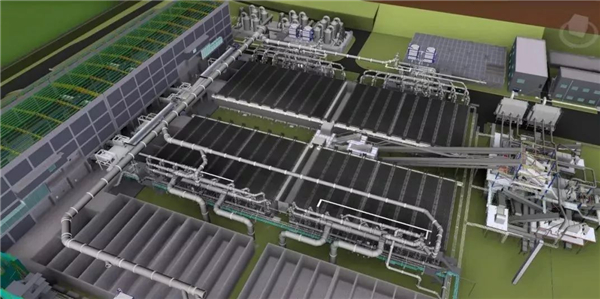

干化區域BIM設計協同應用：通過BIM平臺進行設計協同，有效解決各專業間碰撞問題，通過三維模型導圖方式，出具直觀化、精細化的施工圖紙。

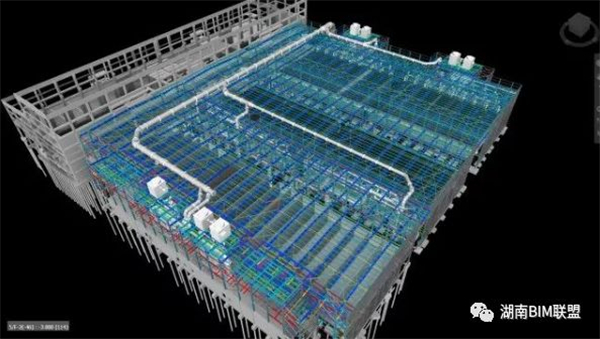

◎干化車間BIM三維圖

機械分選區域BIM綜合應用：設計院、設備廠商、BIM公司三方協作，對該復雜區域進行精細化設計，并采用三維校審方式，對該區域進行合理性分析，優化設計方案。

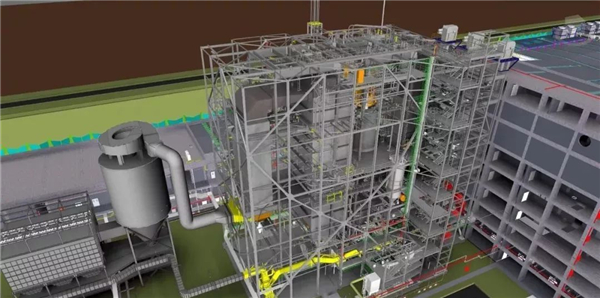

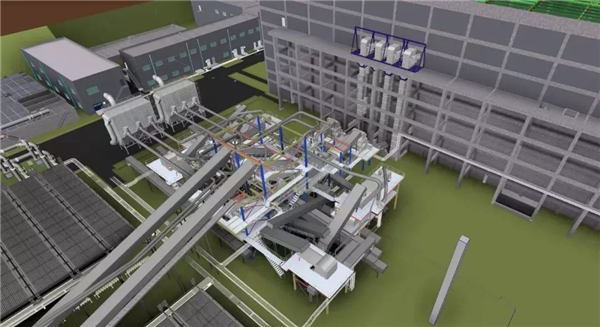

◎機械分選車間三維圖

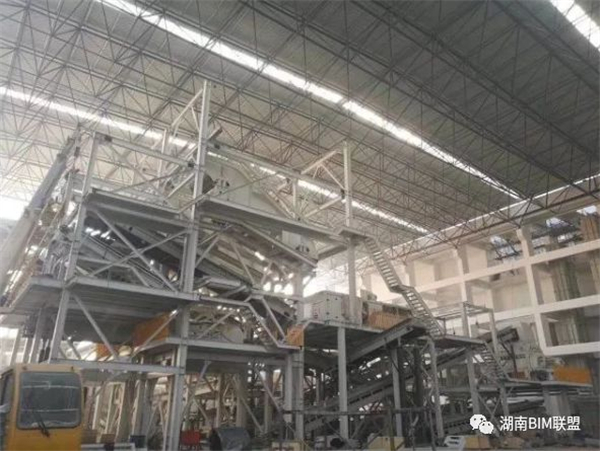

◎機械分選車間實景圖

全廠管線優化綜合應用：通過碰撞檢測、三維校審方式對全廠管線進行設計優化，解決300余處硬碰撞點，有效避免施工過程中由此產生的返工、材料浪費等問題。

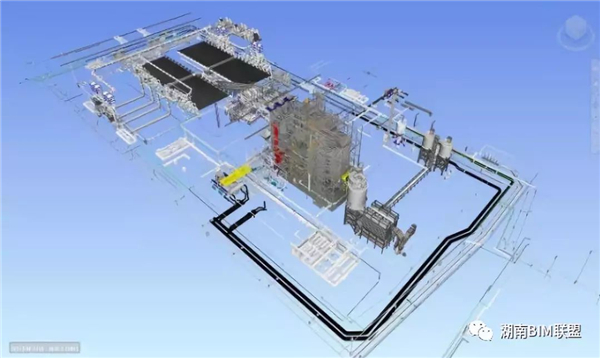

◎全廠管線BIM三維圖

>>>項目施工階段<<<

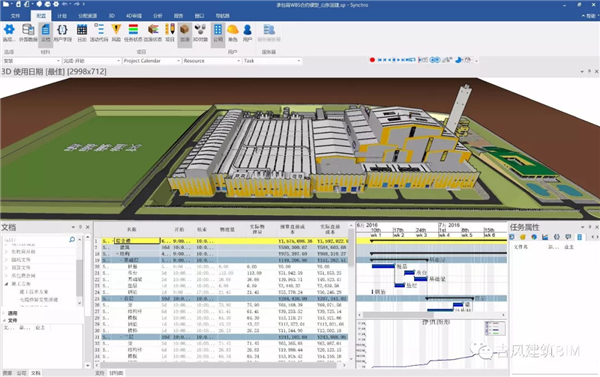

復雜節點施工模擬應用：對機械分選等復雜施工區域進行施工預演，設計方、BIM方與施工方三方協商得出最優施工方案。

◎機械分選系統施工模擬

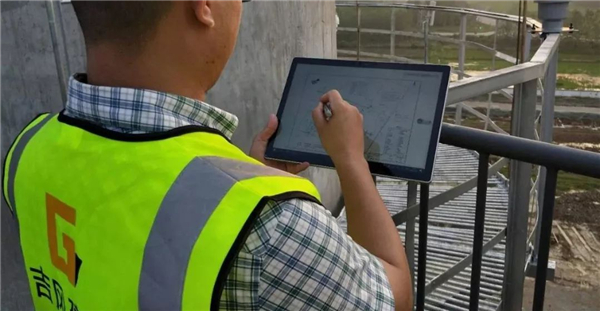

BIM模型移動端綜合應用：BIM模型通過移動端方式帶入現場，幫助施工管理人員了解項目情況，把控項目質量。

◎施工現場

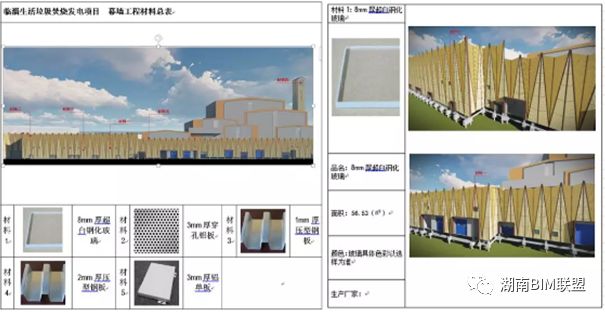

外立面幕墻參數化應用：采用BIM參數化軟件對項目外立面幕墻進行精細化材料量統計，輔助業主招投標。

◎幕墻材料量精細化統計

>>>數字化移交<<<

數字一體化交付應用：通過企業級數據平臺，對項目各階段的數據內容以WBS構架形式進行集成整合，成為該企業的數字化資產。運營及管理人員可高效、準確地調出圖紙、模型、合同等所需資料。

原標題:錢江杯BIM專項獎——臨淄生活垃圾焚燒發電項目
