慈溪市東部污水處理系統污水管網運營維護工程
項目名稱：慈溪市東部污水處理系統污水管網運營維護工程
推薦單位：水藝控股集團股份有限公司
參與環節：工程總包
項目所在地：浙江省慈溪市慈東工業區
項目概況
2020年1月，水藝控股集團和北京中持環境管理有限公司聯合體中標慈溪市東部污水系統廠網一體化委托運營項目，聯合體組建寧波水藝中持環境管理有限責任公司，2020年4月，項目公司正式接管運營東部污水系統污水廠與管網、泵站和門戶管理系統。為科學、高效開展相關運營管理工作，公司在合同與招投標約定的框架內，結合實際組織構建了運管體系，制定了運管工作總體方案。
本運維項目管網為慈溪市東部(附海、觀海衛、掌起、慈東濱海與龍山區域)市級、鎮級污水收集管網(不包括農村污水收集管網)。管網的服務范圍為慈溪市東部附海、觀海衛、掌起、慈東龍山區域內的市級、鎮級污水管網建成區域(不包括農村污水收集管網)。
公司對項目運維實行片區化管理和市鎮兩級管網分類不分家的系統性管理，現場有機結合、資料報告分列。
項目示范意義
污水管網建設是城市重要的基礎設施，是污水收集和集中處理的關鍵，是污水處理保護水資源和改善環境的必要手段。
由于受城市建設、經濟條件和管理方式的制約，我國污水管網建設的建設和管理一般相對滯后，其建設和管理中存在的問題也日益突出，這些問題集中表現在污水管網與污水廠不配套、設計過于保守、污水廠進水濃度過低、排污來源不清、雨污不分流不徹底、養護不到位等方面，而如何解決這些問題是也是我們當前必修面對和思考的。
水藝控股集團股份有限公司利用實施慈溪市東部污水系統廠網一體化項目運管契機，采取整體規劃、階段性運作方式，以自建工程施工班組與管理公司后臺技術支持及專業服務外協相結合的過渡模式，逐步培育、規范建立一支現代化、專業化的網站與門戶養管隊伍，全面實現慈溪市水務運營管理機制創新目標要求，建立東部污水處理系統信息化、系統化、科學高效決策的運營管理體系，并將通過技術進步，逐步引入建立智慧水務運維平臺。公司對系統運維實施片區化管理，公司內部建立運營調度、設備維護互通機制，應急維修與機動巡查保障機制，外部通過技術協作，建立與相關業主的快速反應與聯絡機制。
項目亮點介紹
(1)實施效果
寧波水藝中持環境管理有限責任公司組建一年以來，按照管網運行養護范圍污水收集管網設施總量表格內的市級管網和鎮級管網總量要求，在組織進行巡查基礎上，觀察管網系統運行情況，隨時關注出水流量；發現管網系統有淤泥堆積堵塞、管網和窨井井蓋破損及堵塞、出水流量不正常等現象時，及時疏通和修復，保持了良好的水力功能和結構狀況。
利用水務運維平臺技術建立了排水管網信息系統，滿足了排水管網的管理要求并實現了管網的信息管理化，同時還大大減輕了管理人員的工作強度，提高了管網的管理效率，進一步提升了市政管網運維的安全性和完整性。
(2)社會效益
城市污水管網是城市重要的基礎設施，根據管道的現狀需要有計劃的進行養護，定期檢查和維修。完備的城市污水管網不僅有利于完善城市功能、提升城市品位，更有利于改善居民生活環境、提升群眾生活幸福指數，滿足群眾美好生活的需要。
項目技術工藝/裝備簡介
(1)技術工藝/裝備名稱
管道CCTV檢測儀(機器人)。
(2)技術工藝/裝備原理
管道 CCTV 檢測機器人由爬行器、鏡頭、電纜盤和主控制器四個部位組成。主要用于工業容器或管道內部情況的精細視頻檢測，根據不同管徑，可以選用不同型號的CCTV。在行業內也被稱為“管道 CCTV 檢測”。
管網 CCTV 檢測以一個管段為單位進行，根據管線探測中對管段的編號，按照每段管道對應一個編號，在進行檢測前，將管道附屬信息輸入錄制軟件內，然后在確保管道條件符合要求檢測要求后，將遠程控制彩色CCTV 檢視鏡頭送入已清洗好的排水管線內，將管道內的狀況同時傳輸?shù)诫娨暠O(jiān)視屏幕上和電腦內。操作人員專用錄制可將整個檢測過程逐一檢查并錄制成數字影像文件存儲在電腦硬盤內，同時，檢測人員按照技術要求，填寫電視檢測記錄表；如在檢測的過程中有異?，F(xiàn)象發生時，操作人員可操作設備旋轉，詳細查看缺陷點詳情。為便于后期對檢視結果分析，在CCTV 檢測時，異常點將停留片刻，以獲得清晰的影像；其中對于管道滲漏、管道支管暗接等可能影響管道流量增加的缺陷需進行詳細記錄，并在檢測時操作設備仔細察看。在 CCTV 檢測結束后，所有的檢測過程中產生的文件(影像文件)將轉化成可在客戶電腦上瀏覽和播放的文件格式，并刻成光盤供用戶使用。
(3)技術工藝/裝備特點
1) 使用效率高、運行方式靈活；
2) 操作簡單，移動方便；
3) 可以進行影像處理、記錄攝像頭的旋轉和定位；
4) 在檢測過程中，主控制器可實時顯示、錄制鏡頭傳回的畫面以及爬行器的狀態信息(如：氣壓、傾角、行走距離、日期時間)，并可通過鍵盤錄入備注信息；
5) 通過內置的無線傳輸模塊(可選)，可將畫面實時傳送到 200m 范圍內的其它監視器上顯示，從而實現遠程監視。
(4)應用領域
市政管網普查、隱患排查、管道養護、工程施工驗收、環境保護、城市建設規劃及投資等。
(5)工藝/裝備流程圖
(6)項目疏通技術介紹
1)城市排水管道疏通的意義
目前，在我國城市中，地下排水管道密布，有效的保障了城市的生產和生活。但我們在生活中仍會看見城市道路污水漫溢、雨水淹沒路面的情況，嚴重的影響了人民群眾的生產和生活，而導致這一現象產生的原因就是排水管道由于堵塞，排水不暢。目前排水管道的疏通與日常養護已成為排水管道管理部門的重大問題。每年雨季的防汛均作為各個城市的首要任務。在上海，每年夏季來臨前，管理部門會相繼對市政排水管道疏通養護狀況進行檢查，確保排水通暢。
通過對排水管道進行疏通養護，可有效的避免污水漫溢及道路積水，確保人們的正常的生產和生活，同時對城市的雨季抗洪提供重要的基礎條件。
(2)排水管道疏通方法
排水管道疏通就是清除排水管道內的垃圾和沉積積泥等物體，保障管道排水暢通。其根據疏通方式不同可分為機械疏通、水力疏通以及人工疏通等方法。

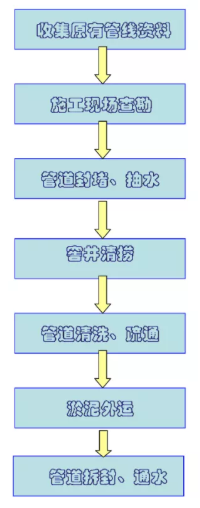

(3)排水管道疏通施工流程
(4)管道封堵及排水施工
按照排水管道封堵技術要求，對于需要清淤的管道采用橡皮管塞或磚墻進行臨時封堵，封堵遵循先上游后下游的封堵方式進行施工。
(5)管道清洗疏通
使用高壓射水車，通過高壓射水的強大壓力，通過高壓射水頭在管道內的來回移動，使高壓水流不斷沖洗管壁，將管道內部的淤泥清理至檢查井內，從而達到徹底清理管壁的效果，確保清洗后管壁無殘留物。
(6)淤泥外運
當管道清洗完成后，在檢查井內氣體符合安全要求后，由施工人員佩戴自供氣式呼吸面具進入檢查井，先使用高壓射水對檢查井井壁進行仔細清洗，然后將檢查井內原有的以及由排水管道內清理出的垃圾、淤泥等雜物撈出至地面，確保檢查井干凈、見底、無殘留物。所有淤泥垃圾必須裝袋并轉運至建設方制定的淤泥堆放地點。
(7)拆封通水
管道疏通完成后，將管道封堵拆除，保持水流暢通。
(7)項目修復技術介紹
(1)檢查井修復技術方法
a)原理簡介
原位澆筑井盾技術是將攪拌均勻的高性能灰漿泵送到由壓縮空氣驅動的高速旋轉噴涂器部位，灰漿在高速旋轉離心力作用下均勻的澆筑到井內壁；通過電動絞車控制旋轉噴涂器的上下運行，確保在井壁形成連續均勻的內襯；由于澆筑在內壁圓周上是均勻的，內襯的厚度可在灰漿凝固前進行隨機測量。
b)工藝優點
1) 整個修復過程快速安全可靠！無須開挖修復!
2) 施工時間短，一般檢查井幾小時內可完成修復；
3) 修復后的井壁結構連續，可提高結構強度；
4) 可帶水作業，操作簡便；
5) 特殊灰漿耐酸堿腐蝕，微裂紋能自動修復；
6) 使用的設備體積小，安裝、轉移方便。
7) 施工中沒有加熱過程或化學反應過程，對周圍環境環境沒有污染和損害；
c)使用范圍
1)檢查井側壁沒有抹灰，或側壁抹灰脫落
2)井壁局部損壞
1)檢查井井壁裂紋或其他缺陷
(2)污水管網改造方法
a)原位固化法修復-光固化修復(UV-CIPP)
原理：將玻璃纖維編織成管狀，抽真空注入樹脂或浸漬樹脂后拉入原有管道，在紫外燈的作用下固化成具有一定強度的內襯管實現管道修復加固的目的。適用規格：DN200-DN1600，管道種類：鋼筋混凝土管、陶土管、鋼管、鑄鐵管、硬塑料等排水管道。
b)原位熱塑成型法修復
原理：是將襯管加熱軟化，牽引置入原有管道內部，通過加熱加壓與原管緊密貼合,然后冷卻形成具有一定強度的內襯管實現管道修復加固的目的。適用性：DN100—DN1200規格排水管道，可用于供水、排水和燃氣管道修復。
c)管道局部修復-CIPP點位修復
CIPP點位修復技術是先用樹脂將玻璃纖維織物浸透，再將玻璃纖維織物包在管道內襯修補器上送至管道損壞處。在CCTV的監控下，通過對修復器進行空氣膨脹，將其與管壁相貼，待其固化后可起到加固原有管道的作用。
施工工序：
管道檢測→修復管安裝→將修復器導→連接充氣裝→撤出修補器
d)管道局部修復-不銹鋼內襯修復(雙脹圈修復)
不銹鋼內襯修復部修復技術：不銹鋼快速鎖局部修復工藝是將能承受內外壓的不銹鋼和EPDM橡膠組件擴展安裝在供水管道內壁局部損壞的部位，達到非開挖修復的目的。
e)裂管法修復
碎裂管法管道修復技術根據動力源可分為靜拉碎(裂)管法和氣動碎管法兩種工藝，靜拉碎(裂)管法是在靜力的作用下破碎原有管道或通過切割刀具切開原有管道，然后再用膨脹頭將其擴大；氣動碎管法是靠氣動沖擊錘產生的沖擊力作用破碎原有管道。適用管徑：DN50-DN1000mm。
原標題：CCTV檢測+信息化平臺+多種修復技術，為污水管網護航
